SRIOV介紹、VF直通配置，以及包轉發率性能測試
目錄
- 1. SRIOV介紹
- 2. 環境說明
- 3. 開啟SRIOV
- 4. 生成VF
- 5. VF直通
- 6. 開啟irqbalance
- 7. VM遷移
- 8. 帶寬限速
- 9. 安全
- 10. 其他使用限制
- 11. 性能測試
- 12. windows虛擬機使用VF
- 13. 運維命令
- 14. 宿主屏蔽VF驅動
- 附. 包轉發率測試方法
- 附. 參考文檔
1. SRIOV介紹
▷ 傳統方式的瓶頸：qemu的網卡，傳統方式是使用tap網卡，橋接到宿主的bridge上，但性能很差，尤其是包轉發率很低，難以滿足對性能要求比較高的場景。性能差的主要原因是路徑太長，經過的內核設備太多，根本原因在于linux/unix內核本身就不是為高性能而設計的，linux/unix更適合做控制平面，而不是轉發平面。
▷ 解決思路：減少中間路徑，最簡單有效的方法就是bypass內核。SRIOV的作用就是bypass宿主內核。
▷ PF和VF：每個物理網卡（比如p1p1）就是一個PF，在開啟SRIOV后，每個PF可以生成固定數量的VF，每個VF都可以在宿主上作為一張網卡直接使用，或者直通到QEMU虛擬機里作為虛擬機里的網卡使用，這就實現了bypass宿主內核。
先給出性能測試的結論，SRIOV VF直通相比傳統tap+bridge方案，性能提升：
▷ 發包轉發率提高: 677%
▷ 收包轉發率提高: 171%
2. 環境說明
機型：Dell PowerEdge R620
網卡：Intel X520（82599ES）
宿主OS：CentOS 7
VM OS：CentOS 7
3. 開啟SRIOV

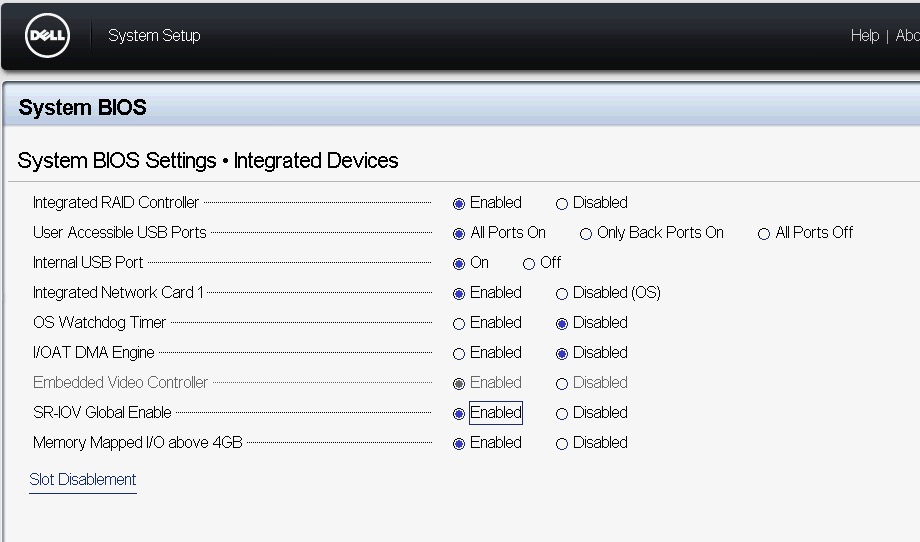

在BIOS里開啟SRIOV，如圖所示
注：即使BIOS里開啟全局SRIOV，網卡也依然可以當作普通網卡使用
需要在BIOS里開啟VT-d
grub配置iommu
4. 生成VF
# 啟動網卡
ip link set p1p1 up
# 查看pf的pci編號
lshw -c network -businfo
# 查看網卡支持的vf數量
cat /sys/bus/pci/devices/0000:41:00.0/sriov_totalvfs
# 生成vf，建議加入開機啟動
echo 63 > /sys/bus/pci/devices/0000:41:00.0/sriov_numvfs
注意：若沒有屏蔽宿主的VF驅動，則在生成vf后還必須等待一會時間才能在宿主上看到所有命名完成的網卡（否則會看到一堆ethX網卡），vf數量越多需要等待時間越長，63個vf，差不多需要10秒
5. VF直通
如果qemu是通過libvirt管理的，有3種配置方法：
▷ 方法1（interface）：在devices段落里加入
<interface type='hostdev' managed='yes'>
<mac address='52:54:00:ad:ef:8d'/>
<source>
<address type='pci' domain='0x0000' bus='0x41' slot='0x10' function='0x0'/>
</source>
<vlan>
<tag id='4010'/>
</vlan>
</interface>
上面<source>中address的地址，可以根據“l(fā)shw -c network -businfo”來配置，比如
▷ 方法2（hostdev）：在devices段落里加入
<hostdev mode='subsystem' type='pci' managed='yes'>
<source>
<address domain='0x0000' bus='0x41' slot='0x10' function='0x0'/>
</source>
</hostdev>
上面<source>中address的地址，也是根據“l(fā)shw -c network -businfo”來配置
▷ 方法3（net-pool）
為每個PF網卡定義一個net-pool，即分別編輯一個xml文件。這里僅展示一個PF，編輯sriov-int.xml
<network>
<name>sriov-int</name>
<forward mode='hostdev' managed='yes'>
<pf dev='p1p1'/>
</forward>
</network>
加入到libvirt net-pool、激活、并設置開機啟動
virsh net-define sriov-int.xml
virsh net-start sriov-int
virsh net-autostart sriov-int
雖然配置了net-autostart，但并不管用，因?yàn)槲锢頇C(jī)啟動時候，經常會在啟動生成vf（假設在rc.local里生成vf）之前就啟動libvirt，而這個net-pool（sriov-int）本應該在vf生成后才能啟動，因此建議在rc.local里增加如下內容來確保啟動
ip link set p1p2 up
echo 63 > /sys/bus/pci/devices/0000:41:00.0/sriov_numvfs
virsh net-start sriov-int
然后，在vm的xml里增加
<interface type='network'>
<mac address='52:54:00:ad:ef:8d'/>
<source network='sriov-int'/>
<vlan>
<tag id='4010'/>
</vlan>
</interface>
3種方法如何選擇
▷ 方法1：功能多，可以配置mac和vlan
▷ 方法2：mac和vlan需要自己在宿主上敲ip命令設置
▷ 方法3：有2個問題
存在一個bug，當本宿主所有vm使用某個PF的VF總數超過VF上限后，不會報錯，也能啟動，但是可能會有異常，并且vm如果被destroy關機，那么對應的VF就會出問題，比如使用ip link set p1p1 vf 0 mac 00:00:00:00:00:00來做重置時候，會提示“RTNETLINK answers: Cannot allocate memory”，而且難以修復，即使修復，也不知道有沒有看不見的異常存在。
沒有辦法知道某個vm使用的是哪個vf，因此如果要對vf設置限速或者開關spoofchk時候，只能先在宿主上通過“ip link show dev p1p1 | grep MAC地址”方式來獲得vf號，然后才能設置限速等操作
綜上所述：使用方法3最便捷，但是存在bug，因此需要做好邏輯來防止vm使用vf總數超過上限的情況。
6. 開啟irqbalance
x520是2隊列，x710是4隊列，需要在vm里啟動中斷平衡服務（irqbalance），否則只會有一個cpu來處理數據包。
另外，這與宿主上vf的query_rss無關。
7. VM遷移
直通網卡屬于PCI設備，而libvirt和qemu卻不支持帶有非USB的PCI設備的vm做遷移，包括冷遷移和熱遷移。因此熱遷移無法實現。
冷遷移，有2種方案:
▷ detach掉vf網卡，然后使用libvirt做遷移，遷移過去后，再在新宿主上attach vf網卡
▷ undefine vm，然后在新宿主上重新渲染并define vm
注意：不能在vm關機時候用libvirt的遷移功能，有時候會導致虛擬機消失掉，包括原宿主和新宿主
8. 帶寬限速
只能限制出站帶寬，無法限制入站帶寬
ip link set p1p1 vf 0 max_tx_rate 100
表示出站帶寬限速100Mbps，不同網卡有差別:
▷ x520網卡最小限速11Mbps，最大限速10000Mbps，設為0表示不限速。若小于11或大于10000則會報錯
▷ x710網卡最小限速50Mbps，最大限速10000Mbps，設為0表示不限速。若小于50則自動設為50，若大于10000則會報錯
注意：vm關機后vf的帶寬限速不會復位
9. 安全
僅支持源mac過濾和網卡mac防篡改，不支持其他安全防護（防arp欺騙就無法實現）
源mac過濾
ip link set p1p1 vf 0 spoofchk on
表示vm里發出的包，如果源mac不是指定mac，那么數據包不允許通過。注意：vm關機后vf的spoofchk不會復位
網卡mac防篡改
▷ 在宿主上修改mac，vm里的mac不會跟著改；在vm里修改mac，在宿主上可以看到變化
▷ 如果在vm關機狀態下改了mac地址，那么當vm開機后會改為vm的mac，當vm又關機后，又回改為原先改的mac
▷ 只有在宿主上看到的當前vf的mac為全0，才能在vm里修改mac地址，即使vf的spoofchk為off。但有一種例外，若使用上面方法2來配置xml，雖然宿主上看到的vf的mac不為0，但vm里可以修改
▷ 當在宿主上設置了mac后，虛擬機里的mac就無法篡改了
▪ 方法1（interface）來配置xml，估計vm啟動時候就自動幫忙在宿主上設置了mac，所以就直接實現了防篡改功能
▪ 方法2（hostdev）來配置xml，需要在宿主上手動再設置一次mac地址才能實現防篡改
在宿主上手動修改mac方法（vm關機和開機情況下都可以改）:
ip link set p1p1 vf 0 mac aa:bb:cc:dd:ee:ff
建議:
▷ 在vm啟動前對vf做一次重置
▷ 在vm undefine后對vf做一次重置
10. 其他使用限制
▷ 直通到vm里的vf網卡里無法橋接到vm里的linux bridge，這也導致ebtables無法使用，iptables可以使用
▷ 直通到vm里的vf網卡可以加入ovs橋接
▷ 一個vm最多只能支持32個vf，超過數量會報錯
11. 性能測試
測試方法：
▷ 多臺vm同時發包，一臺vm收包，分別觀察發包性能和收包性能
▷ 發包vm在同一臺宿主上，收包vm在另一臺宿主上
▷ 測試工具：modprobe pktgen
▷ 測試包大小: udp包，size為64 bytes
配置：
▷ vm配置均為4核8G
▷ 物理網卡均為x520（vf隊列默認為2）
▷ 宿主和vm均開啟irqbalance、均關閉numad
▷ 不配置cpu綁定、不配置numa綁定
▷ 開啟大頁
測試結果：
測試結論：
使用SR-IOV+VF直通方式可以明顯提升包轉發率，1對1的測試結果看到kernel態發包可以達到3.5Mpps，收包可以達到1.9Mpps
▷ 發包比vxlan提高: 1196%，比vlan提高: 677%。此結果參考1對1（1個發包vm，1個收包vm）
▷ 收包比vxlan提高: 363%，比vlan提高: 171%。此結果參考3對1（3個發包vm，1個收包vm）
說明：
▷ kernel態單核數據包(64B)處理能力為2Mpps
▷ 2Mpps是因?yàn)閗ernel態瓶頸是2Mpps，如果通過dpdk走用戶態，則可以大于2M，原因：收包端要將數據包中斷平衡到不同的cpu上，方法：可以通過多隊列方式，把每個隊列分配到單獨cpu上（irqbalance會自動均衡），然后source ip不一樣，就會對應到不同隊列，也就是不同的中斷上。即1個VF，2個隊列，VM有至少2核，那么當符合負載均衡條件（mac、ip不同），則理論上最大可以達到4Mpps
更多測試結果：
以下測試使用的packet大小為64B
▷ kernel態，3層轉發性能:發包器使用不同的source ip
▪ BCM57800:2Mpps
▪ Intel X520:10Mpps
▪ Intel X710:12Mpps
▷ kernel態，2層轉發性能:發包器使用不同的source mac
▪ BCM57800:2Mpps
▪ Intel X520:7.3Mpps
▪ Intel X710:7.8Mpps
▷ kernel態下vxlan封裝能力
▪ vxlan內層使用不同的source ip發包
▪ 收包在:1.1-1.2Mpps
▷ dpdk用戶態，2層轉發性能:發包器使用不同的source ip
▪ BCM57800:不支持
▪ Intel X520:14.8Mpps
▪ Intel X710:14.8Mpps
▷ SR-IOV模式
▪ X520總量11.2Mpps，每vm為11.2Mpps/vm總數(即VF數)
總結：
▷ kernel態下的中斷平衡的依據因素:2層依據source mac,3層依據source ip
▷ kernel態下使用傳統中斷模式的單核轉發能力極限2Mpps
注意：
▷ kernel態下，利用多隊列RSS中斷平衡提升吞吐率，會導致cpu非常高
▷ 用戶態下即使source mac或source ip固定，吞吐率基本接近限速14.8Mpps
▷ vxlan不能利用多核來提升吞吐，主要原因?yàn)橥鈱觭ource ip不夠多
12. windows虛擬機使用VF
到網卡官網下載對應驅動并安裝，經測試，win2012默認就有82599（x520）驅動，但版本舊
13. 運維命令
# 查看網卡支持的vf數量
cat /sys/bus/pci/devices/0000:41:00.0/sriov_totalvfs
# 宿主屏蔽VF驅動后查看vf和pf的對應
https://github.com/intel/SDN-NFV-Hands-on-Samples/blob/master/SR-IOV_Network_Virtual_Functions_in_KVM/listvfs_by_pf.sh
載下來后執行./listvfs_by_pf.sh即可
# 宿主屏蔽VF后查看哪些VF正在被使用
yum install dpdk-tools
dpdk-devbind --status
# 查看網卡對應哪個socket
lstopo-no-graphics
# lspci查看網卡信息
lspci -Dvmm|grep -B 1 -A 4 Ethernet
# 宿主上查看具體VF流量（僅支持x520，x710查不到）
ethtool -S p1p1 | grep VF
14. 宿主屏蔽VF驅動
echo "blacklist ixgbevf" >> /etc/modprobe.d/blacklist.conf
表示當物理機啟動時候，默認不加載ixgbevf驅動，但是如果手動modprobe ixgbevf，則也會加載驅動。
如果當前已經加載了ixgbevf，想卸載，則需要如下步驟
echo 0 > /sys/bus/pci/devices/0000:41:00.0/sriov_numvfs
rmmod ixgbevf
echo 63 > /sys/bus/pci/devices/0000:41:00.0/sriov_numvfs
附. 包轉發率測試方法
modprobe pktgen：發包通過pktgen來發，收包通過sar -n DEV來看，發的是udp包
#!/bin/bash
NIC="eth1"
DST_IP="192.168.1.2"
DST_MAC="52:54:00:43:99:65"
modprobe pktgen
pg() {
echo inject > $PGDEV
cat $PGDEV
}
pgset() {
local result
echo $1 > $PGDEV
result=`cat $PGDEV | fgrep "Result: OK:"`
if [ "$result" = "" ]; then
cat $PGDEV | fgrep Result:
fi
}
# Config Start Here -----------------------------------------------------------
# thread config
# Each CPU has own thread. Two CPU exammple. We add ens7, eth2 respectivly.
PGDEV=/proc/net/pktgen/kpktgend_0
echo "Removing all devices"
pgset "rem_device_all"
echo "Adding ${NIC}"
pgset "add_device ${NIC}"
# device config
# delay 0 means maximum speed.
CLONE_SKB="clone_skb 1000000"
# NIC adds 4 bytes CRC
PKT_SIZE="pkt_size 64"
# COUNT 0 means forever
COUNT="count 0"
DELAY="delay 0"
PGDEV=/proc/net/pktgen/${NIC}
echo "Configuring $PGDEV"
pgset "$COUNT"
pgset "$CLONE_SKB"
pgset "$PKT_SIZE"
pgset "$DELAY"
pgset "dst ${DST_IP}"
pgset "dst_mac ${DST_MAC}"
# Time to run
PGDEV=/proc/net/pktgen/pgctrl
echo "Running... ctrl^C to stop"
pgset "start"
echo "Done"
# Result can be vieved in /proc/net/pktgen/eth[3,4]
▷ 將腳本開頭的eth1改為發包對應的網卡
▷ 將腳本開頭的192.168.1.2改為目標ip
▷ 將腳本開頭的52:54:00:43:99:65改為目標mac
pktgen-dpdk
# 固定ip固定mac
set 0 dst ip 192.168.10.240
set 0 src ip 192.168.10.245/24
set 0 dst mac c8:1f:66:d7:58:ba
set 0 src mac a0:36:9f:ec:4a:28
# 可變source ip可變source mac
stop 0
range 0 src ip 192.168.0.1 192.168.0.1 192.168.200.200 0.0.0.1
range 0 dst ip 10.1.1.241 10.1.1.241 10.1.1.241 0.0.0.0
range 0 dst mac c8:1f:66:d7:58:ba c8:1f:66:d7:58:ba c8:1f:66:d7:58:ba 00:00:00:00:00:00
range 0 src mac a0:36:9f:ec:4a:28 a0:36:9f:ec:4a:28 a0:36:9f:ec:ff:ff 00:00:00:00:01:01
range 0 src port 100 100 65530 1
range 0 dst port 100 100 65530 1
range 0 size 64 64 64 0
enable 0 range
enable 0 latency
start 0
# 按50%的速率發包
set 0 rate 50
附. 參考文檔
openstack關于sriov的限制
https://docs.openstack.org/mitaka/networking-guide/config-sriov.html
遷移
https://wenku.baidu.com/view/d949db67998fcc22bcd10dfd.html
https://www.chenyudong.com/archives/live-migrate-with-pci-pass-through-fail-with-libvirt-and-qemu.html
sriov配置
https://access.redhat.com/documentation/en-us/red_hat_enterprise_linux/6/html/virtualization_host_configuration_and_guest_installation_guide/sect-virtualization_host_configuration_and_guest_installation_guide-sr_iov-how_sr_iov_libvirt_works
線速
http://netoptimizer.blogspot.tw/2014/05/the-calculations-10gbits-wirespeed.html
